Temos o portão ideal, de acordo com sua necessidade, para sua segurança e proteção
Qualidade e Beleza de acordo com sua necessidade
A Sitela possui diversas opções em portões de correr, portões de abrir e serviços de serralheria. Com uma estrutura completa de serralheria e profissionais altamente treinados, projetistas e analistas, viabilizam a sua necessidade, seja ela qual for.
Tudo o que você precisa para fechar. Podemos criar a solução mais viável desde a base do projeto até a automatização do mesmo.

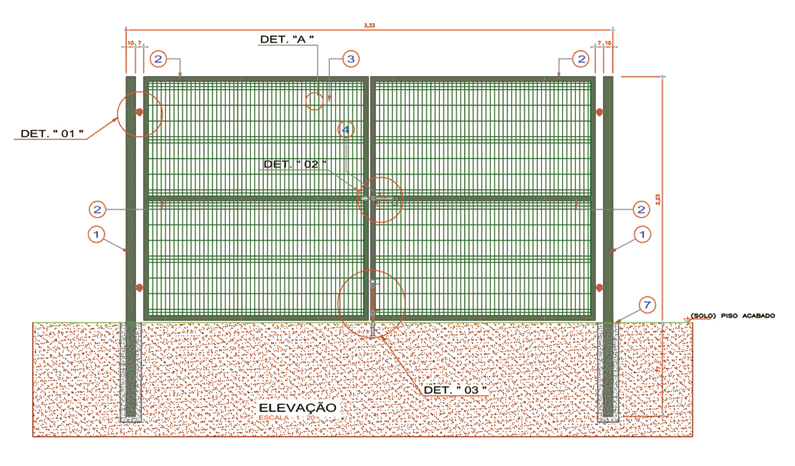

Portão de abrir 2 folhas
1– Coluna em tubo industrial 100x100mm parede 2,00mm compr. 3,00m. Fixados com concreto em furos de 0,90cm
2– Estrutura em tubo industrial 60x40mm, parede 1,5mm
3– Tipos de miolo – Sigradi, Horizon, Defence, Eletrogradi, e Tapumix.

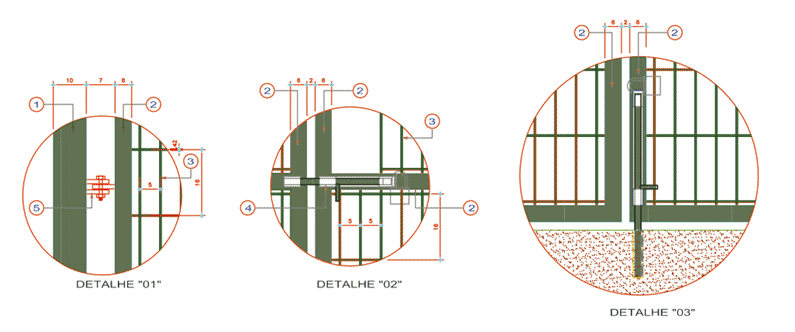

4– Trinco e ferrolho com ferro Ø 5/8 conforme detalhe “02” e “03”
5– Dobradiça em chapa 3/8 com paraguso 3/8×1″ conforme detalhe “01”
6– Pintado com pintura eletrostática
7– Concreto magro
Obs: acima de 4,00m – coluna em tubo 100x100x1/8″ acima de 7,00m – coluna em tubo 100x100x4,75mm

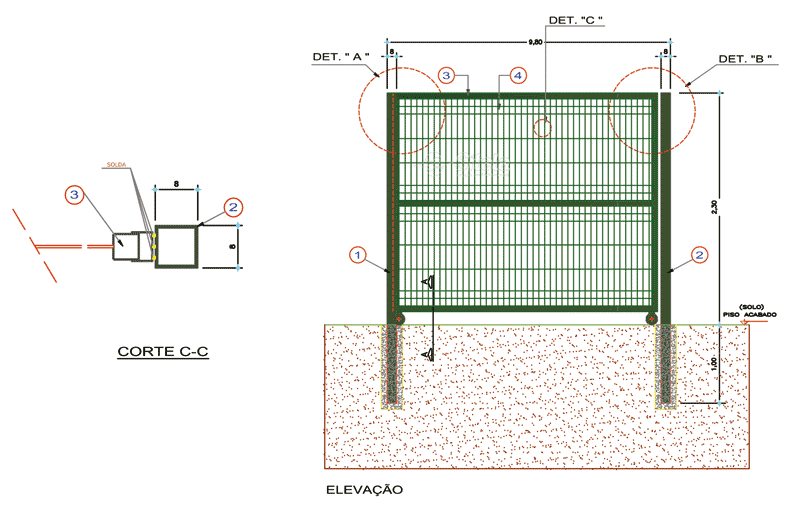

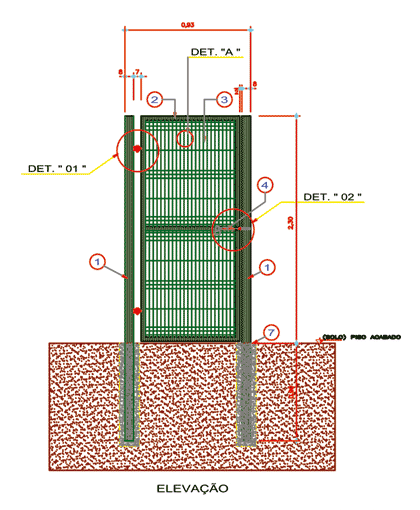

Portão de abir 1 folhas
1– Coluna em tubo industrial 80x80mm parede 1,5mm compr. 3,00m. Fixados com concreto em furos de 0,90cm
2– Estrutura em tubo industrial 60x40mm, parede 1,5mm
3– Tipos de miolo – Sigradi, Horizon, Defence, Eletrogradi, e Tapumix.

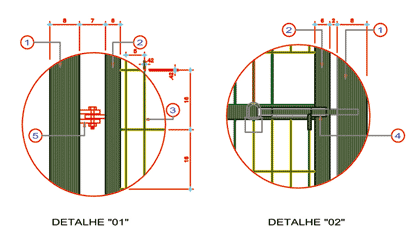

4– Trinco e ferrolho com ferro Ø 5/8 conforme detalhe “02”
5– Dobradiça em chapa 3/8 com paraguso 3/8×1″ conforme detalhe “01”
6– Pintado com pintura eletrostática
7– Concreto magro
Obs: acima de 4,00m – coluna em tubo 100x100x1/8″ acima de 7,00m – coluna em tubo 100x100x4,75mm

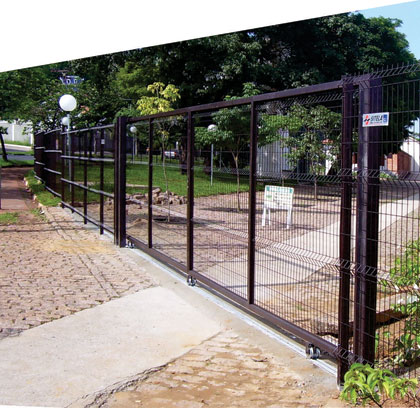

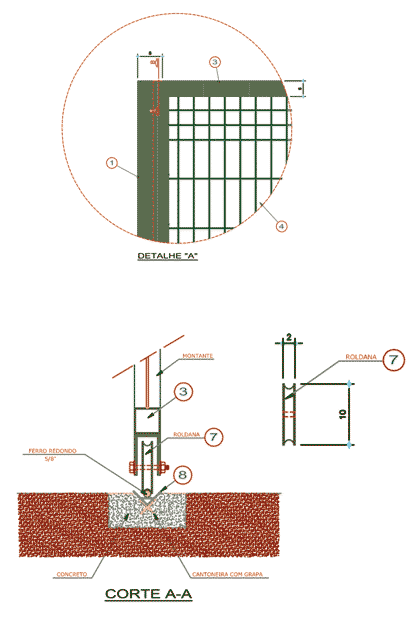

Portão de correr em 1 folhas
- 1– 1 Coluna em tubo industrial 80x80mm parede 1,5mm compr. 3,00m. Fixados com concreto em furos de 1m conforme detalhe “A”
2– 1 Batente de tubo industrial 80x80mm, parede 1,5mm compr. 3,00m. Fixados com concreto em furos de 1m conforme detalhe “C-C”
3– Estrutura em tubo industrial 60x40mm, parede 1,5mm
4– Tipos de miolo – Sigradi, Horizon, Defence, Eletrogradi, e Tapumix.
5– Trilho superior em cantoneiras 2×1/8″ conforme corte “B-B”
6– 1 suporte com 100mm chapa 3/16″ com 2 roletes nylon Ø 40mm com parafuso conforme corte “B-B”
7– 2 roldanas Ø 100mm com rolamentos blindados com suporte conforme detalhe corte “A-A”
8– Trilho em cantoneira 1 1/2″x1/8″ com ferro chato 1″x1/8″ em ferro Ø 5/8″ conforme corte “A-A”
9– Pintado com pintura eletrostática
Obs: acima de 6,00ml de folha, utilizar:
- 2 colunas conjuntas de sutentação e 1 para batente.
- Trilho e roldana blindadas duplas
Portão gaveta em 2 folhas
- 1– 1 Batente de tubo industrial 60x40mm, parede 4,75mm compr. 2,08m. Fixados com chapa e bucha roldana nylon Ø 40cm com parafuso
2– 2 roldanas Ø 100mm com rolamentos blindados
3– 2 suportes com roletes de polipropileno
4– Trilho em barra chata 2×1/4 com ferro Ø 5/8 fixado com bucha
5– Fixação com chapa e bucha
6– Estrutura em tubo industrial 60x40mm, parede 1,5mm
7– Tipos de miolo – Sigradi, Horizon, Defence, Eletrogradi, e Tapumix.
8– Trilho superior em perfil U 40x40mm chapa 2mm

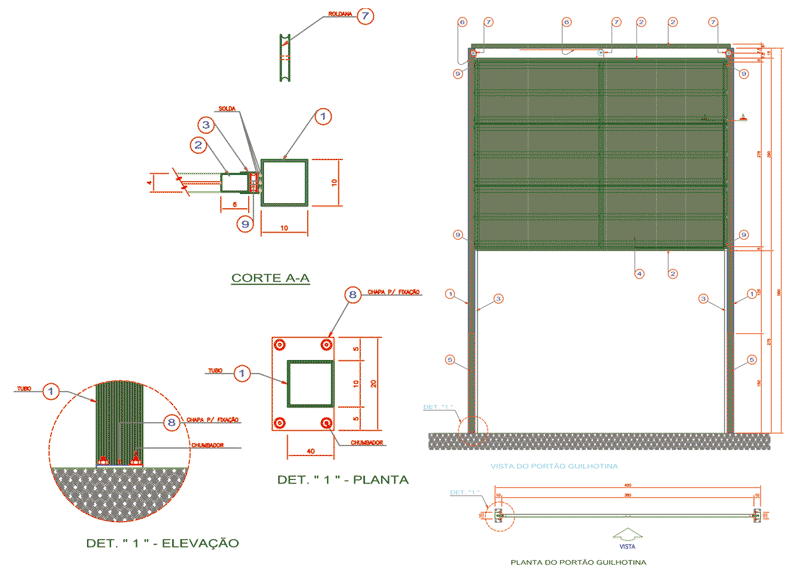

Portão guilhotina Tapumix
1– Tubo industrial 100x100mm parede 1,5mm, fixados em chapa 1/4″x50mm
2– Montantes em tubo 60x40mm parede 1,5mm
3– Chapa Perfil U 42x40mm chapa 2mm
4– Chapa Tapumix
5– Contra peso, tubo 80x80mm, parede 1,5mm
6– Cabo de aço 1/8″
7– 2 roldanas 100mm com rolamentos blindados
8– Chapa 50mm x 1/4″ com 4 buchas 8mm x 3 1/2″
9– 4 roldanas de nylon com rolamentos
Consulte os tipos de Portões. Possuímos vários modelos em diversas alturas e comprimentos com a possibilidade de ser personalizado de acordo com a necessidade do cliente.
